產品詳情

簡介：

SWCQ-A大流量雙筒濾油器，廣泛應用于重型機械、冶金機械、發電汽輪機組等液壓系統(濾芯代號SWCQX-□X□，
每組4只，兩組共8只)主要用于過濾液壓系統中潤滑油液介質中的機械雜質、瀝青質、炭渣質及油液本身的化學
變化而產生的膠質等，并帶有發訊報警裝置和旁通閥系統保護裝置。

型號說明：

SWCQ	A	□	□	F	□
代號	公稱壓力	公稱流量L/min	過濾精度（µm）	連接方式	發訊器
大流量雙筒濾油器	1.6Mpa			F：法蘭連接

技術參數：

型號	通徑mm	公稱流量L/min	公稱壓力Mpa	原始壓力損失MPa	過濾精度 μm	壓差發訊值 MPa	旁通閥開啟壓力MPa	發訊器裝置(功率)	重量Kg	濾芯型號	濾芯數量
SWCQ-A1800×※F※	Ø150	1800	1.6	0.01	25 30 40 50	0.25-0.05	0.05-0.10	DC:48W (24V2A) AC:55W (220V0.25A) (125V15A) (250V15A) (480V15A)		SWCQX--450×※	4×2
SWCQ-A2500×※F※	Ø150	2800	1.6	0.01		0.25-0.05	0.05-0.10			SWCQX--700×※	4×2
SWCQ-A3500×※F※	Ø150	3500	1.6	0.01		0.25-0.05	0.05-0.10			SWCQX--880×※	4×2
SWCQ-A4400×※F※	Ø200	4400	1.6	0.01		0.25-0.05	0.05-0.10			SWCQX--880×※	5×2
SWCQ-A5300×※F※	Ø200	5300	1.6	0.01		0.25-0.05	0.05-0.10			SWCQX--880×※	6×2
SWCQ-A6150×※F※	Ø200	6150	1.6	0.01		0.25-0.05	0.05-0.10			SWCQX-880×※	7×2
SWCQ-A7000×※F※	Ø200	7000	1.6	0.01		0.25-0.05	0.05-0.10			SWCQX--880×x※	8×2
SWCQ-A7900×※F※	Ø250	7900	1.6	0.01		0.25-0.05	0.05-0.10
SWCQ-A8800×※F※	Ø250	8800	1.6	0.01		0.25-0.05	0.05-0.10
SWCQ-A9650×※F※	Ø250	9650	1.6	0.01		0.25-0.05	0.05-0.10
SWCQ-A10500×※F※	Ø250	10500	1.6	0.01		0.25-0.05	0.05-0.10

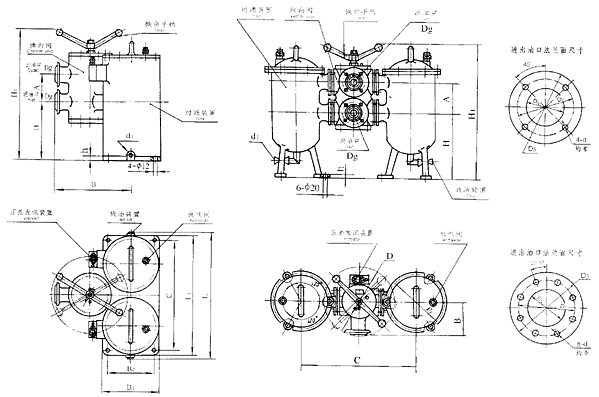

連接尺寸：

型號	尺寸mm
型號	H	H1	H2	h
SWCQ-A1800×※F※	980	400	105	600
SWCQ-A2800×※F※	1278	600	310	720
SWCQ-A3500×※F※	1360	600	310	800
SWCQ-A4400×※F※
SWCQ-A5300×※F※
SWCQ-A6150×※F※
SWCQ-A7000×※F※
SWCQ-A7900×※F※
SWCQ-A8800×※F※
SWCQ-A9650×※F※
SWCQ-A10500×※F※

工作原理與結構特征：

本過濾器由一組六通換向閥及二組過濾裝置組成，用于液壓系統和潤滑系統中，其結構為雙筒落地立式裝置。
六通換向閥為瓦片式手動換向閥，在工作過程中一組過濾裝置啟用，另一組過濾裝置被截止關閉備用。當發
訊器報警后先打開動力平衡
閥，然后轉動換閥切換到另一組過濾裝置，實現不停機換向并對被污染的濾芯進行清洗或更換，不影響主機工作。

安裝、調整說明：

出廠的濾油器均調試完畢，可一次安裝投入運行。
所有進出油口法蘭連接應密封牢固不得滲漏。
安裝時地腳螺栓應固定牢固。

操作規程與維護：

主機運行前，先接入管道，任選一組過濾裝置排氣栓投入運行（換向閥指針尖角所示方向為工作方向即油流方向），打開
排氣栓排氣，待有油從排氣栓中滲出后關閉排氣栓。
在運行，當報警裝置發出信號后，先打開平衡閥然后轉動換向閥換向，此時備用過濾裝置啟用，待正常運行后關閉
平衡閥。
調換或清洗濾不須停機，先旋開關才的一組過濾裝置的放油螺塞，放去剩油，打開上蓋，取出濾芯沖洗過濾裝置
內腔，裝入新濾芯(每組4只濾芯需同時調換或清洗)。
