PQI-H系列壓力管路濾油器
型號：PQI-H450瀏覽次數：618次
分享產品該濾油器是引進國外同類產品經消化后設計的新產品，為國內首創，該系列濾油器具有結構緊湊、安裝空間小且易于安裝、同時壓力損失小、過濾效率高、納污量大等優點。該濾油器設有堵塞壓差發訊器和旁通閥。當濾芯被污染物堵塞至壓差為0.35Mpa時，發訊器發出電訊號，使接在控制臺上的紅燈發亮報警或音響器報警。
|
簡介：
該濾油器是引進國外同類產品經消化后設計的新產品，為國內首創，該系列濾油器具有結構緊湊、安裝空間小且易于安裝、 同時壓力損失小、過濾效率高、納污量大等優點。該濾油器設有堵塞壓差發訊器和旁通閥。當濾芯被污染物堵塞至壓差為 0.35Mpa時，發訊器發出電訊號，使接在控制臺上的紅燈發亮報警或音響器報警。旁通閥主要用于冷油起動時因油溫過低流量 脈動大等原因造成濾油器壓差過大或當濾芯被污染物堵塞，發訊器報警時，但系統暫時不能停機，這時旁通閥會自動開啟， 以保護濾芯及系統正常工作。 |
| PQ | I | H | Q | □ | □ | SⅢ |
| 系列代號 | 帶不帶旁通 | 公稱壓力Mpa | 材質 | 公稱流量L/min | 過濾精度（µm） | 帶不帶發訊器 |
| 濾油器 | I:帶 | Q:化纖型 | SⅢ：帶CS-Ⅲ發訊器 SⅣ:帶CS-Ⅳ發訊器 無：不帶發訊器 |
| 型號 | 通徑mm | 公稱流量 L/min |
過濾精度 μm |
公稱壓力 Mpa |
原始壓力損失 MPa |
******壓力損失 Mpa |
旁通開啟壓力 Mpa |
發訊裝置功率 | 重量 kg |
濾芯型號 |
| PQI-H50×※※※ | 20 | 25 | 3 5 10 20 |
32 | 0.07 | 0.35 | 0.4 | DC:48W (24V 2A) AC:55W (220V 0.25A) |
6.5 | PQX-50×※※ |
| PQI-H80×※※※ | 20 | 80 | 32 | 0.08 | 0.35 | 0.4 | 7.5 | PQX-80×※※ | ||
| PQI-H110×※※※ | 25 | 110 | 32 | 0.10 | 0.35 | 0.4 | 8.5 | PQX-110×※※ | ||
| PQI-H150×※※※ | 25 | 150 | 32 | 0.10 | 0.35 | 0.4 | 17 | PQX-150×※※ | ||
| PQI-H300×※※※ | 32 | 300 | 32 | 0.12 | 0.35 | 0.4 | 22 | PQX-300×※※ | ||
| PQI-H450×※※※ | 40 | 450 | 32 | 0.15 | 0.35 | 0.4 | 26 | PQX-450×※※ |
| 型號 | 圖示 | 尺寸mm | |||||||||
| H | H1 | h | h1 | D | d | L | L1 | 2-m | 2-M | ||
| PQI-H50×※※※ | 1 | 334 | 260 | 245 | 210 | Ø88 | Ø73 | 110 | 54 | M8 | M27×2 |
| PQI-H80×※※※ | 1 | 404 | 330 | 315 | 280 | Ø88 | Ø73 | 110 | 54 | M8 | M27×2 |
| PQI-H110×※※※ | 1 | 484 | 410 | 395 | 360 | Ø88 | Ø73 | 110 | 54 | M8 | M33×2 |
| PQI-H150×※※※ | 2 | 400 | 326 | 310 | 264 | Ø145 | Ø121 | 165 | 86 | M12 | M33×2 |
| PQI-H300×※※※ | 2 | 510 | 436 | 420 | 374 | Ø145 | Ø121 | 165 | 86 | M12 | M42×2 |
| PQI-H450×※※※ | 2 | 640 | 566 | 550 | 504 | Ø145 | Ø121 | 165 | 86 | M12 | M48×2 |

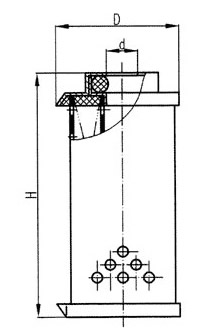

| 型號 | 公稱流量 L/min |
過濾精度 μm |
尺寸mm | ||
| H | D | d | |||
| PQX-50×※※ | 50 | 3 5 10 20 |
145 | Ø57.5 | Ø21 |
| PQX-80×※※ | 80 | 215 | Ø57.5 | Ø21 | |
| PQX-110×※※ | 110 | 295 | Ø57.5 | Ø21 | |
| PQX-150×※※ | 150 | 175 | Ø93 | Ø45 | |
| PQX-300×※※ | 300 | 285 | Ø93 | Ø45 | |
| PQX-450×※※ | 450 | 415 | Ø93 | Ø45 | |
