GU-H系列自封式壓力管路濾油器
型號：GU-H630瀏覽次數：672次
分享產品該濾油器安裝在液壓系統的壓力管路上，用于清除或阻液壓油中混入的機械雜質、瀝青質、炭渣質及油液本身的化學變化而產生的膠質等，從而維護系統正常工作。該濾油器設有壓差發訊器和旁通止回閥。
|
簡介：
該濾油器安裝在液壓系統的壓力管路上，用于清除或阻液壓油中混入的機械雜質、瀝青質、炭渣質及油液本身的化學變化 而產生的膠質等，從而維護系統正常工作。 該濾油器設有壓差發訊器和旁通止回閥。當濾芯被污染堵塞到進出油口壓差為0.35Mpa時，即發出信號，此時應清洗或更 換濾芯；當濾芯被污染堵塞到進出油口壓差為0.4Mpa時或其它原因引起濾油器進出油口壓差過大，旁通閥能自動開啟來 保證系統；當清洗或更換濾芯時，為防止系統油液回流及阻壓力管路的油液流失，避免空氣和污染物進入系統，又可以 使油液反向非過濾流動，反向流量為公稱流量的四分之一。 |
| GU | BH | H | □ | □ | F | S |
| 代號 | 介質 | 公稱壓力Mpa | 公稱流量L/min | 過濾精度（µm） | 連接方式 | 帶不帶發訊器 |
| 自封式壓力管路濾油器 | BH：水-乙二醇 省略：一般液壓油 |
H：32Mpa | 省略：螺紋連接 F：法蘭連接 |
S：帶CS-V發訊器 SM:帶CSM-Ⅰ發訊器 |
| 型號 | 通徑mm | 公稱流量 L/min |
公稱壓力 Mpa |
原始壓力損失 MPa |
過濾精度 μm |
壓差發訊值 Mpa |
旁通開啟壓力 Mpa |
發訊裝置 | 重量 kg |
濾芯型號 | 連接方式 | |
| 電壓V | 電流A | |||||||||||
| GU-H10×※※ | 15 | 10 | 32 | 0.08 | 3 5 10 20 30 40 |
0.35 | 0.4 | DC 24V AC 220 |
2 0.25 | GX-10×※ | 螺紋 | |
| GU-H25×※※ | 15 | 25 | 32 | 0.08 | 0.35 | 0.4 | 2 0.25 | GX-25×※ | 螺紋 | |||
| GU-H40×※※ | 20 | 40 | 32 | 0.08 | 0.35 | 0.4 | 2 0.25 | GX-40×※ | 螺紋 | |||
| GU-H63×※※ | 20 | 63 | 32 | 0.1 | 0.35 | 0.4 | 2 0.25 | GX-63×※ | 螺紋 | |||
| GU-H100×※※ | 25 | 100 | 32 | 0.1 | 0.35 | 0.4 | 2 0.25 | GX-100×※ | 螺紋 | |||
| GU-H160×※※ | 32 | 160 | 32 | 0.15 | 0.35 | 0.4 | 2 0.25 | GX-160×※ | 螺紋 | |||
| GU-H250×※※ | 40 | 250 | 32 | 0.15 | 0.4 | 26 | 2 0.25 | GX-250×※ | 螺紋 | |||
| GU-H400×※※ | 50 | 400 | 32 | 0.2 | 0.4 | 26 | 2 0.25 | GX-400×※ | 法蘭 | |||
| GU-H630×※※ | 53 | 630 | 32 | 0.2 | 0.4 | 26 | 2 0.25 | GX-630×※ | 法蘭 | |||

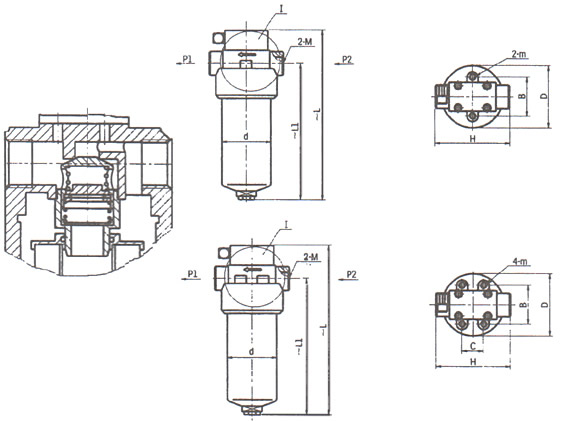

| 型號 | 尺寸mm | ||||||||
| -L | -L1 | H | B | C | D | d | M | m | |
| GU-H10×※※ | 220 | 160 | 118 | 70 | / | Ø88 | Ø73 | M27×2 | M6 |
| GU-H25×※※ | 310 | 250 | 118 | 70 | / | Ø88 | Ø73 | M27×2 | M6 |
| GU-H40×※※ | 306 | 237 | 128 | 86 | 44 | Ø124 | Ø73 | M33×2 | M10 |
| GU-H63×※※ | 361 | 295 | 128 | 86 | 44 | Ø124 | Ø102 | M33×2 | M10 |
| GU-H100×※※ | 429 | 357 | 128 | 86 | 44 | Ø124 | Ø102 | M42×2 | M10 |
| GU-H160×※※ | 468 | 393 | 166 | 100 | 60 | Ø146 | Ø121 | M48×2 | M10 |

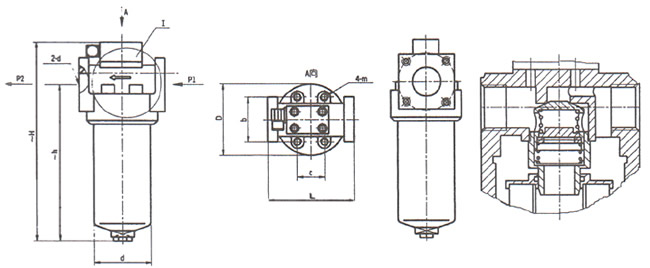

| 型號 | 外形尺寸 | |||||||||
| -H | -h | L | C | b | D | d | d1 | m | ||
| GU-H250×※※ | 534 | 457 | 166 | 60 | 100 | 146 | 121 | Ø40 | M10 | |
| GU-H400×※※ | 585 | 498 | 206 | 60 | 123 | 170 | 146 | Ø50 | M12 | |
| GU-H630×※※ | 689 | 600 | 206 | 60 | 128 | 170 | 146 | Ø55 | M12 | |
