產品詳情

簡介：

該濾油器安裝在系統壓力不超過1.6Mpa的回油路中，用以濾除油液中諸元件磨損的金屬粉末，密封件磨損的橡膠質等，
使系統中油液保持清潔，當濾芯堵塞后，又不能馬上停機時，液壓油從旁通閥進入系統，適時停機后更換或清洗濾芯。
該濾油器濾芯有紙質式、線隙式、尼龍纖維和玻璃纖維四種，后兩種比前兩種過濾效果好、精度高。紙質、尼龍纖維、
玻璃纖維濾芯堵塞后清洗困難，須更換，線隙式濾芯堵塞后可清洗重復使用。
該濾油器可裝有CS-II型壓差發訊裝置或CZ-II壓差指示器，當濾芯堵塞到進出油口壓差為0.35Mpa時，便發出訊號，
此時應更換或清洗濾芯。

型號說明：

ZU	I	BH	A	□	※	F	S
代號	旁通閥	介質	公稱壓力 1.6Mpa	公稱流量L/min	過濾精度（µm）	濾油器形式	帶不帶發訊器
ZU：紙質過濾器 XU:線隙過濾器 QU：化纖過濾器		BH:水乙二醇省略：一般液壓油				省略：管式 F：法蘭式	Z:帶CZ-Π型發訊器 S：帶CS-V型發訊器

技術參數：

型號	通徑 mm	公稱流量 L/min	公稱壓力 MPa	原始壓力損失 MPa	允許******壓力損失 MPa	單向閥開啟壓力Mpa	過濾精度μm	發訊裝置	重量 kg	連接方式
QUI-A10×※S(Z)	13	10	1.6	0.05	0.35	0.4	1 3 5 10 20	DC:48W (24V2A) AC:55W (220V25A)		管式
QUI-A25×※S(Z)	15	25	1.6	0.05	0.35	0.4				管式
QUI-A40×※S(Z)	20	40	1.6	0.07	0.35	0.4				管式
QUI-A63×※S(Z)	25	63	1.6	0.07	0.35	0.4				管式
QUI-A100×※S(Z)	32	100	1.6	0.07	0.35	0.4				管式
QUI-A160×※S(Z)	40	160	1.6	0.12	0.35	0.4				管式
QUI-A250×※FS(Z)	50	250	1.6	0.12	0.35	0.4				法蘭式
QUI-A400×※FS(Z)	70	400	1.6		0.35	0.4				法蘭式
QUI-A630×※FS(Z)	80	630	1.6		0.35	0.4				法蘭式

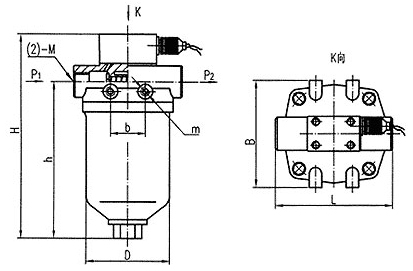

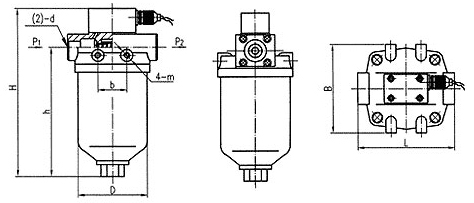

連接尺寸（管式）：

型號		尺寸 mm
紙質	線隙式	H	h	L	B	b	D	2-M	m
ZUI-A10×※S(Z)		199	146	94	92	36	ø74	M18×1.5	2-M6
ZUI-A25×※S(Z)	XUI-A25×※S(Z)	239	182	120	110	30	ø94	M22×1.5	2-M6
ZUI-A40×※S(Z)		308	248	120	110	30	ø94	M27×2	4-M6
ZUI-A63×※S(Z)	XUI-A63×※S(Z)	325	260	146	138	50	ø114	M33×2	4-M8
ZUI-A100×※S(Z)	XUI-A100×※S(Z)	440.5	366	150	138	50	ø114	M42×2	4-M8
ZUI-A160×※S(Z)	XUI-A160×※S(Z)	462	384.5	170	150	55	ø134	M48×2	4-M8
QUI-A10～160×※S(Z)		與同等級、流量的紙質濾油器相同
