SRFA系列雙筒直回式回油濾油器
型號：SRFA-1000瀏覽次數：567次
分享產品本雙筒濾油器適用于連續工作的濾壓系統回油精過濾上，用來濾除液壓系統中諸元件磨損產生的金屬粉末，以及密封件的橡膠雜質等污染物，使流回到油箱的油液保持清潔，以利于系統中的油液循環使用。本雙筒濾油器有兩只單筒直回式回油濾油器，換向閥、旁通閥、發訊器，擴散器等組成，它被安裝在油箱頂部，當一只濾油器的濾芯被堵塞使進出油口壓力差為0.35MPa時，發訊器發訊，這時轉動換向閥，使備用濾油器工作，然后更換已堵塞的濾芯。如不能及時換向，進出油口壓力差升到0.4MPa時，旁通閥自動開啟，以保護濾芯和系統正常工作。濾油器上擴散器被設置在回油筒體底部，使油液平穩流入油箱內，并不易產生氣泡，同時減弱已沉積污物的騷動。
|
簡介：
本雙筒濾油器適用于連續工作的濾壓系統回油精過濾上，用來濾除液壓系統中諸元件磨損產生的金屬粉末，以及密封件的 橡膠雜質等污染物，使流回到油箱的油液保持清潔，以利于系統中的油液循環使用。本雙筒濾油器有兩只單筒直回式回油 濾油器，換向閥、旁通閥、發訊器，擴散器等組成，它被安裝在油箱頂部，當一只濾油器的濾芯被堵塞使進出油口壓力差 為0.35MPa時，發訊器發訊，這時轉動換向閥，使備用濾油器工作，然后更換已堵塞的濾芯。如不能及時換向，進出油口 壓力差升到0.4MPa時，旁通閥自動開啟，以保護濾芯和系統正常工作。濾油器上擴散器被設置在回油筒體底部，使油液平 穩流入油箱內，并不易產生氣泡，同時減弱已沉積污物的騷動。 |
| SRFA | BH | □ | □ | F | BF |
| 代號 | 介質 | 公稱流量L/min | 過濾精度（µm） | 出油口的連接方式 | 帶不帶發訊器 |
| SRFA系列直回式回油濾油器 | BH：水-乙二醇 省略：一般液壓油 |
L:螺紋連接 F:法蘭連接 |
省略：不帶 CΠ：帶CY-Π型發訊器 BF:帶CYB-Ι型發訊器 |
| 整機型號 | 公稱 流量 L/min |
過濾精度 μm |
通徑 mm |
公稱 壓力 MPa |
原始?jí)?BR>力損失 MPa |
發訊器 發訊值 MPa |
旁通閥開 啟壓力 MPa |
濾芯型號 | 每臺數量 |
| SRFA-25×※L※ | 25 | 5 10 20 30 |
20 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-25×※ | 2 |
| SRFA-40×※L※ | 40 | 20 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-40×※ | 2 | |
| SRFA-63×※L※ | 63 | 32 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-63×※ | 2 | |
| SRFA-100×※L※ | 100 | 32 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-100×※ | 2 | |
| SRFA-160×※L※ | 160 | 50 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-160×※ | 2 | |
| SRFA-250×※L※ | 250 | 50 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-250×※ | 2 | |
| SRFA-400×※L※ | 400 | 65 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-400×※ | 2 | |
| SRFA-630×※L※ | 630 | 90 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-630×※ | 2 | |
| SRFA-800×※L※ | 800 | 90 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-800×※ | 2 | |
| SRFA-1000×※L※ | 1000 | 90 | 1.6 | ≤0.08 | 0.35 | 0.4 | FAX-1000×※ | 2 |

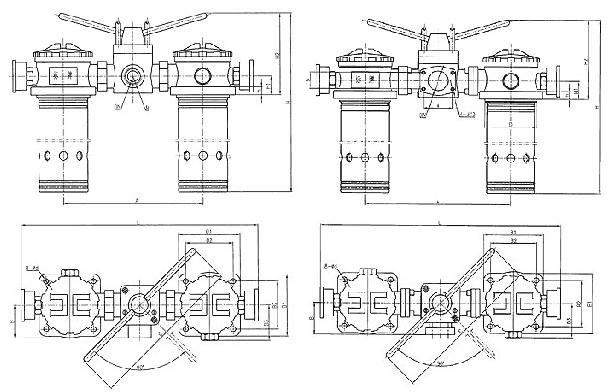

| 型號 | DH | M | H1 | B | B1 | B2 | d | A | D | L | H | H2 | C | h |
| SRFA-25×※L※ | 20 | M27×2 | 25 | 53 | 90 | 70 | 9 | 224 | 75 | 388 | 249 | 122 | 365 | 14 |
| SRFA-40×※L※ | 20 | M27×2 | 25 | 53 | 90 | 70 | 9 | 224 | 75 | 388 | 280 | 122 | 365 | 14 |
| SRFA-60×※L※ | 32 | M42×2 | 33 | 60 | 110 | 85 | 9 | 250 | 95 | 430 | 288 | 138 | 275 | 14 |
| SRFA-100×※L※ | 32 | M42×2 | 33 | 60 | 110 | 9 | 250 | 95 | 430 | 348 | 138 | 275 | 14 |
| 型號 | DH | a | b | H1 | B | B1 | B2 | d | A | D | L | H | H2 | C | h |
| SRFA-160×※F※ | 50 | 50 | 40 | 40 | 81 | 125 | 95 | ø13 | 320 | 110 | 566 | 482 | 160 | 350 | 15 |
| SRFA-250×※F※ | 50 | 50 | 40 | 40 | 81 | 125 | 95 | ø13 | 320 | 110 | 566 | 582 | 160 | 350 | 15 |
| SRFA-400×※F※ | 65 | 65 | 50 | 55 | 90 | 140 | 110 | ø13 | 370 | 130 | 580 | 664 | 197 | 400 | 15 |
| SRFA-630×※F※ | 90 | 90 | 70 | 65 | 110 | 170 | 140 | ø13 | 450 | 160 | 694 | 743 | 248 | 545 | 18 |
| SRFA-800×※F※ | 90 | 90 | 70 | 65 | 110 | 170 | 140 | ø13 | 450 | 160 | 694 | 853 | 248 | 545 | 18 |
| SRFA-1000×※F※ | 90 | 90 | 70 | 65 | 110 | 170 | 140 | ø13 | 450 | 160 | 694 | 853 | 248 | 545 | 18 |
