產品詳情

簡介：

SWCQ系列濾油器應用于重油潤滑系統中，主要過濾潤滑介質中的機械雜質。

型號說明：

S	W	C	Q	□	□	F	S
代號	過濾器的式樣	帶磁性	濾油器	公稱流量L/min	過濾精度（µm）	連接方式	帶不帶發訊器
雙筒	W：網式 Q：化纖	C：帶磁性	Q：濾油器			F：法蘭連接	S:帶CS－V發訊器

技術參數：

型號

通徑mm

公稱流量
L/min

公稱壓力MPa

原始壓力損失
MPa

允許******壓力損失MPa

過濾精度µm

過濾面積m2

運動粘度mm²/s

發訊裝置

重量Kg

濾芯型號

交流

直流

S□CQ-25×※FS

≤0.035

0.05

10-200

0.13/0.21

化纖
10-30

網
50-200

220V 0.25A

24V 2A

S□CQX-25×※

S□CQ-63×※FS

≤0.035

0.05

10-200

0.21/0.31

220V 0.25A

24V 2A

S□CQX-63×※

S□CQ-125×※FS

125

≤0.035

0.05

10-200

0.31/0.52

220V 0.25A

24V 2A

115

S□CQX-125×※

S□CQ-200×※FS

200

≤0.035

0.05

10-200

0.52/0.83

220V 0.25A

24V 2A

140

S□CQX-200×※

S□CQ-315×※FS

315

≤0.035

0.05

10-200

0.83/1.31

220V 0.25A

24V 2A

S□CQX-315×※

S□CQ-630×※FS

100

630

≤0.035

0.05

10-200

0.99-2.78

220V 0.25A

24V 2A

S□CQX-630×※

S□CQ-1000×※FS

100

1000

≤0.035

0.05

10-200

1.24-3.48

220V 0.25A

24V 2A

S□CQX-1000×※

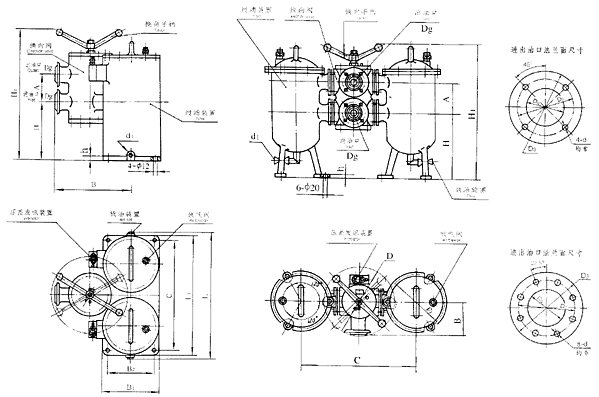

連接尺寸：

型號	通徑mm	尺寸mm
型號	通徑mm	A	B	B1	B2	C	D	D1	d1	H	H1≈	L	L1	h	D2	D3	d
S□CQ-25×※FS	32	140	210	140	112	310			M16	112	420	368	338		100	135	4-Ø18
S□CQ-63×※FS	40	165	220	154	126	339			M16	116	460	402	367	18	110	145	4-Ø18
S□CQ-125×※FS	50	190	135			550	290	200	M16	310	750	≈760		18	125	160	4-Ø18
S□CQ-200×※FS	65	200	137			592	305	260	G1/2"	394	830	≈870		18	145	180	4-Ø18
S□CQ-315×※FS	80	220	145			604	305	260	G1/2"	406	866	≈945		18	160	190	4-Ø18
S□CQ-630×※FS	100	250	200			≈200	≈400	300	G1/2"	≈484	≈1045	≈1008		18	180	220	8-Ø18
S□CQ-1000×※FS	100	250	200			≈200	≈400	300	G1/2"	≈584	≈1145	≈1008		18	180	220	8-Ø18

工作原理與結構特征：

(1)本系列濾油器同一組六通換向閥及二組過濾裝置組成，置于油泵出口及冷卻器前端，一組過濾裝置啟用時，另一組被
換向閥封閉備用。
(2)六通換向閥為瓦片式手動換向閥，在工作過程中截止一組備用過濾裝置。連通另一組過濾裝置，閥上部有標記指明，
在工作壓力≤1Mpa時可不停機換向，而不影響主機正常工作。

特點：

1.主機運行前，將換向閥旋到指定通、止位置，哪一組過濾裝置先投入運行均可。
2.在運行中，當進出油口壓力差超過0.5Mpa時，即壓差發訊裝置發出信號時，轉動換向閥，連通備用過濾裝置進行運行。
調換濾芯不需停機，可先旋開已用過的過濾裝置的放油閥，放去剩油，打開上蓋，取出濾芯，連同過濾裝置內腔進行清
洗裝入新濾芯。
