產品詳情

簡介：

本濾油器適用于連續工作的液壓系統回油精過濾上。用來濾除液壓系統中諸元件磨損產生的金屬粉末以及密封件的橡膠雜質等污染物。使回到油箱的油液保持清潔，以利于系統中的油液循環使用。

型號說明：

SRFB	BH	□	□	F	BF
代號	介質	公稱流量L/min	過濾精度（µm）	連接方式	帶不帶發訊器
SRFB系列直回式回油濾油器	BH：水-乙二醇省略：一般液壓油			F:法蘭連接	省略：不帶 CΠ：帶CY-Π型發訊器 BF:帶CYB-Ι型發訊器

技術參數：

型號	公稱流量 L/min	公稱壓力 MPa	原始壓力損失 MPa	發訊器發訊值 MPa	旁通閥開啟壓力 MPa	過濾精度 μm	濾芯型號
SRFB-25×※F※	25	1.6	≤0.075	0.35	0.4	5 10 20 30	TZ-25×※Q₂
SRFB-40×※F※	40	1.6	≤0.075	0.35	0.4		TZ-40×※Q₂
SRFB-63×※F※	63	1.6	≤0.075	0.35	0.4		TZ-63×※Q₂
SRFB-100×※F※	100	1.6	≤0.075	0.35	0.4		TZ-100×※Q₂
SRFB-160×※F※	160	1.6	≤0.075	0.35	0.4		TZ-160×※Q₂
SRFB-250×※F※	250	1.6	≤0.075	0.35	0.4		TZ-250×※Q₂
SRFB-400×※F※	400	1.6	≤0.075	0.35	0.4		TZ-400×※Q₂
SRFB-630×※F※	630	1.6	≤0.075	0.35	0.4		TZ-630×※Q₂
SRFB-800×※F※	800	1.6	≤0.075	0.35	0.4		TZ-800×※Q₂

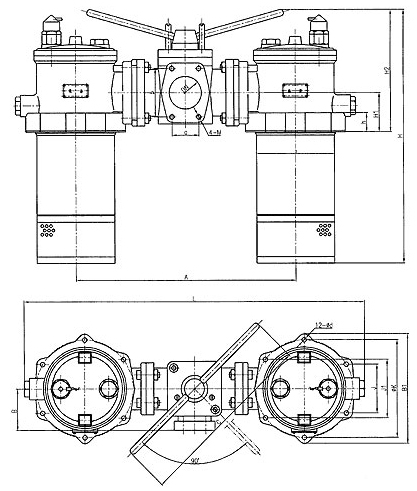

連接尺寸：

型號	DN	a	b	M	H1	H2	h	B	ØK	J	J1	B1	d	A	D	H	C	L
SRFB-25×※F※	Ø50	43	78	M10	60	220	20	95	Ø150	75	90	168	Ø8	360	Ø120	395	380	546
SRFB-40×※F※	Ø50	43	78	M10	60	220	20	95	Ø150	75	90	168	Ø8	360	Ø120	422	380	546
SRFB-63×※F※	Ø50	43	78	M10	60	220	20	95	Ø150	75	90	168	Ø8	360	Ø120	453	380	546
SRFB-100×※F※	Ø50	43	78	M10	60	220	20	95	Ø150	75	90	168	Ø8	360	Ø120	522	380	546
SRFB-160×※F※	Ø50	43	78	M10	60	220	20	95	Ø150	75	90	168	Ø8	360	Ø120	594	380	546
SRFB-250×※F※	Ø80	62	106	M12	82	272	22	134	Ø225	112	132	245	Ø10	494	Ø180	621	500	742
SRFB-400×※F※	Ø80	62	106	M12	82	272	22	134	Ø225	112	132	245	Ø10	494	Ø180	781	500	742
SRFB-630×※F※	Ø80	62	106	M12	82	272	22	134	Ø225	112	132	245	Ø10	494	Ø180	943	500	742
SRFB-800×※F※	Ø80	62	106	M12	82	272	22	134	Ø225	112	132	245	Ø10	494	Ø180	1013	500	742

特點：

本濾油器是有兩只單筒直回式濾油器，換向閥、旁通閥、發訊器，擴散器等組成，它被安裝在油箱頂部及側面底部，
當一只濾油器的濾芯堵塞致進出油口壓力差為0.35MPa時，發訊器發訊。這時轉動換向閥，使備用濾油器工作，然后
更換已堵濾芯。
在因故不能及時更換已堵塞濾芯,使進出油口壓力差進一步上升到0.4MPa時，旁通閥自動開啟，以保護濾芯及系統正
常工作，但用戶應盡快更換濾芯，因有止回閥，當濾油器裝于油箱側面或底部，在更換濾芯時，油箱內的油液不會流出。
本濾油器設有永久磁鋼，可將油液中鐵磁性顆粒和混合鐵磁性污染物濾除。

圖示符號：
