WU、XU系列吸油濾油器
型號：WU-25瀏覽次數：635次
分享產品該濾油器一般安裝在液壓泵的吸油口處，用以保護液壓泵避免吸入較大的機械雜質。該濾油器結構簡單、通油能力大、阻力小，有網式、線隙式兩種。
|
性能用途：
該濾油器一般安裝在液壓泵的吸油口處，用以保護液壓泵避免吸入較大的機械雜質。該濾油器結構簡單、通油能力大、阻力小，有網式、線隙式兩種。 |
| WU | 1 | BH | □ | □ | F | J |
| 濾油器的形式 | 帶不帶旁閥 | 介質 | 公稱流量（L/min） | 過濾精度（µm） | 形式 | 作用 |
| WU:網式 XU:線隙式 |
1:帶 省略：不帶 |
BH:水－乙二醇 省略：一般液壓油 |
省略：管式 F:法蘭式 |
| 型號 | 通徑mm | 公稱流量L/min | 壓力損失MPa | 過濾精度μm | 重量kg |
| WU-25×※-J | 15 | 25 | ≤0.01 | 80 (≈200目/英寸) 100 (≈150目/英寸) 180 (≈100目/英寸) |
0.1 |
| WU-40×※-J | 20 | 40 | ≤0.01 | 0.15 | |
| WU-63×※-J | 25 | 63 | ≤0.01 | 0.2 | |
| WU-100×※-J | 32 | 100 | ≤0.01 | 0.25 | |
| WU-160×※-J | 40 | 160 | ≤0.01 | 0.5 | |
| WU-250×※F-J | 50 | 250 | ≤0.01 | 1.4 | |
| WU-400×※F-J | 65 | 400 | ≤0.01 | 1.9 | |
| WU-630×※F-J | 80 | 630 | ≤0.01 | 2.5 |
| 型號 | 通徑mm | 公稱流量L/min | 壓力損失MPa | 過濾精度μm | 重量kg |
| XU-10×※-J | 12 | 10 | ≤0.02 | 40 50 80 100 80 |
0.25 |
| XU-25×※-J | 15 | 25 | ≤0.02 | 0.4 | |
| XU-40×※-J | 20 | 40 | ≤0.02 | 0.6 | |
| XU-63×※-J | 25 | 63 | ≤0.02 | 0.8 | |
| XU-100×※-J | 32 | 100 | ≤0.02 | 1.3 | |
| XU-160×※-J | 40 | 160 | ≤0.02 | 2 | |
| XU-250×※F-J | 50 | 250 | ≤0.02 | 5.5 | |
| XU-400×※F-J | 65 | 400 | ≤0.02 | ||
| XU-630×※F-J | 80 | 630 | ≤0.02 |

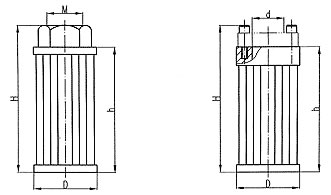

| 型號 | 尺寸mm | 連接方式 | |||
| M(d) | H | D | h | ||
| WU-25×※-J | 22×1.5 | 104 | 42 | 91.5 | 管式 |
| WU-40×※-J | 27×2 | 130 | 42 | 113 | 管式 |
| WU-63×※-J | 33×2 | 103 | 69 | 88.5 | 管式 |
| WU-100×※-J | 42×2 | 153 | 69 | 137 | 管式 |
| WU-160×※-J | 48×2 | 200 | 81 | 182 | 管式 |
| WU-250×※F-J | Φ50 | 197 | 87 | 182 | 法蘭式 |
| WU-400×※F-J | Φ65 | 250 | 102 | 229 | 法蘭式 |
| WU-630×※F-J | Φ80 | 301 | 117 | 281 | 法蘭式 |

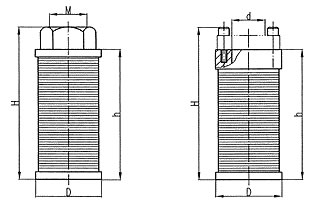

| 型號 | 尺寸mm | 連接方式 | |||
| M (d) | H | D | h | ||
| XU-10×※-J | 18×1.5 | 105 | 56 | 93 | 管式 |
| XU-25×※-J | 22×1.5 | 125 | 78 | 113 | 管式 |
| XU-40×※-J | 27×2 | 198 | 78 | 186 | 管式 |
| XU-63×※-J | 33×2 | 186 | 99 | 170 | 管式 |
| XU-100×※-J | 42×2 | 288 | 99 | 272 | 管式 |
| XU-160×※-J | 48×2 | 368 | 118 | 350 | 管式 |
| XU-250×※F-J | Φ50 | 443 | 162 | 428 | 法蘭式 |
| XU-400×※F-J | Φ65 | 508 | 222 | 493 | 法蘭式 |
| XU-630×※F-J | Φ80 | 680 | 252 | 665 | 法蘭式 |

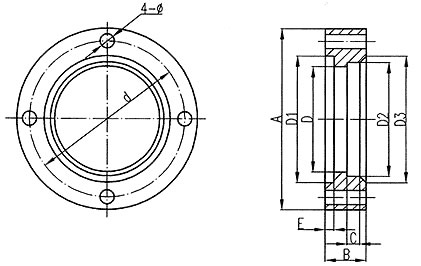

| 型號 | 尺寸 mm | 法蘭用O型圈 | 法蘭用螺釘 | |||||||||
| A | B | C | D | D1 | D2 | D3 | d | E | 4-Φ | |||
| WU-250×※F-J | Φ86 | 15 | 9 | Φ50 | Φ60+0.06 | Φ54+0.2 | Φ60 | Φ74 | 2.4-0.1 | 6.7 | Φ60X3.1 | 4-M6X25 |
| XU-250×※F-J | Φ86 | 15 | 9 | Φ50 | Φ60+0.06 | Φ54+0.2 | Φ60 | Φ74 | 2.4-0.1 | 6.7 | Φ60X3.1 | 4-M6X25 |
| WU-400×※F-J | Φ105 | 15 | 9 | Φ65 | Φ75+0.06 | Φ70+0.2 | Φ76 | Φ93 | 2.4-0.1 | 6.7 | Φ75X3.1 | 4-M6X25 |
| XU-400×※F-J | Φ105 | 15 | 9 | Φ65 | Φ75+0.06 | Φ70+0.2 | Φ76 | Φ93 | 2.4-0.1 | 6.7 | Φ75X3.1 | 4-M6X25 |
| WU-630×※F-J | Φ118 | 15 | 9 | Φ80 | Φ90+0.07 | Φ85+0.5 | Φ91 | Φ104 | 2.4-0.1 | 6.7 | Φ90X3.1 | 4-M6X25 |
| XU-630×※F-J | Φ118 | 15 | 9 | Φ80 | Φ90+0.07 | Φ85+0.5 | Φ91 | Φ104 | 2.4-0.1 | 6.7 | Φ90X3.1 | 4-M6X25 |
