TF系列箱外自封式吸口濾油器
型號：TF-25瀏覽次數：818次
分享產品該濾油器安裝在油泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。該濾油器可直接安裝在油箱側邊、上部或底部，吸油筒體浸入油箱內液面以下，濾油器濾頭露在油箱外，并設有自封閥、旁通閥、濾芯污染堵塞發訊器等裝置。使更換濾芯和清洗濾芯時油箱內油液不會流出。本產品設計新穎，安裝方便，具有通油能力大、阻力小、清洗或更換濾芯方便等優點。
|
簡介：
該濾油器安裝在油泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。該濾油器可直接安裝在油箱側邊、上部或底部，吸油筒體浸入油箱內液面以下，濾油器濾頭露在油
箱外，并設有自封閥、旁通閥、濾芯污染堵塞發訊器等裝置。使更換濾芯和清洗濾芯時油箱內油液不會流出。本產品設
計新穎，安裝方便，具有通油能力大、阻力小、清洗或更換濾芯方便等優點。 |
| TF | BH | □ | □ | L | Z |
| 型號 | 介質 | 公稱流量（L/min） | 過濾精度 | 連接方式 | 帶不帶發訊器 |
| 自封式吸口濾油器 | BH：水乙二醇 省略：一般液壓油 |
L:出油口螺紋連接 F：出油口法蘭連接 |
Z：帶ZS-|發訊器≤AC220V BF∏:帶ZKF-||發訊器≤DC24V 省略：不帶發訊器 |
| 整機型號 | 通徑 mm |
公稱 流量 L/min |
原始?jí)?BR>力損失 MPa |
過濾精度 μm |
發訊器發 訊值 MPa |
旁通閥開 啟壓力 MPa |
發訊器 功率 |
重量 Kg |
濾芯型號 | 連接 方式 |
| TF-25×※L-□ | 15 | 25 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | DC: 48W 24V 2A AC:55W 220V 0.25A |
TFX-25×※ | 螺紋 | |
| TF-40×※L-□ | 20 | 40 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | TFX-40×※ | 螺紋 | ||
| TF-63×※L-□ | 25 | 63 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | TFX-63×※ | 螺紋 | ||
| TF-100×※L-□ | 32 | 100 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | TFX-100×※ | 螺紋 | ||
| TF-160×※L-□ | 40 | 160 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | TFX-160×※ | 螺紋 | ||
| TF-250×※F-□ | 50 | 250 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | 2.5 | TFX-250×※ | 法蘭 | |
| TF-400×※F-□ | 65 | 400 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | 3.5 | TFX-400×※ | 法蘭 | |
| TF-630×※F-□ | 90 | 630 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | 6 | TFX-630×※ | 法蘭 | |
| TF-800×※F-□ | 90 | 800 | ≤0.01 | 80 100 180 | 0.018 | 0.02 | TFX-800×※ | 法蘭 |

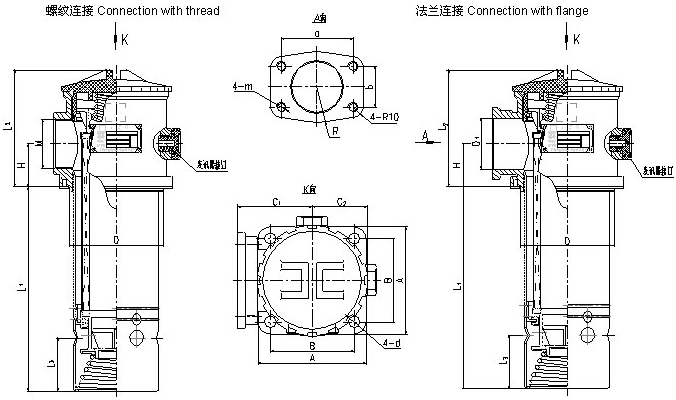

| 型號 | 尺寸 | ||||||||||||||
| L1 | L2 | L3 | H | D | M(D1) | A | B | C1 | C2 | 4-d | a | b | R | 4-m | |
| TF-25×※L-□ | 93 | 78 | 36 | 25 | Ø62 | M22X1.5 | 80 | 60 | 45 | 42 | Ø9 | / | / | / | / |
| TF-40×※L-□ | 110 | 78 | 36 | 25 | Ø62 | M27X2 | 80 | 60 | 45 | 42 | Ø9 | / | / | / | / |
| TF-63×※L-□ | 138 | 98 | 40 | 33 | Ø75 | M33X2 | 90 | 70.7 | 54 | 47 | Ø9 | / | / | / | / |
| TF-100×※L-□ | 188 | 98 | 40 | 33 | Ø75 | M42X2 | 90 | 70.7 | 54 | 47 | Ø9 | / | / | / | / |
| TF-160×※L-□ | 200 | 114 | 52 | 42 | Ø91 | M48X2 | 105 | 81.3 | 62 | 53.5 | Ø11 | / | / | / | / |
| TF-250×※F-□ | 270 | 114 | 52 | 42 | Ø91 | Ø50 | 105 | 81.3 | 72.5 | 53.5 | Ø11 | 70 | 40 | 35 | M10 |
| TF-400×※F-□ | 275 | 141 | 55 | 50 | Ø110 | Ø65 | 125 | 95.5 | 82.5 | 60 | Ø11 | 90 | 50 | 46 | M10 |
| TF-630×※F-□ | 325 | 184 | 55 | 65 | Ø140 | Ø90 | 160 | 130 | 100 | 81 | Ø11 | 120 | 70 | ? | M10 |
| TF-800×※F-□ | 385 | 184 | 55 | 65 | Ø140 | Ø90 | 160 | 130 | 100 | 81 | Ø11 | 120 | 70 | ? | M10 |

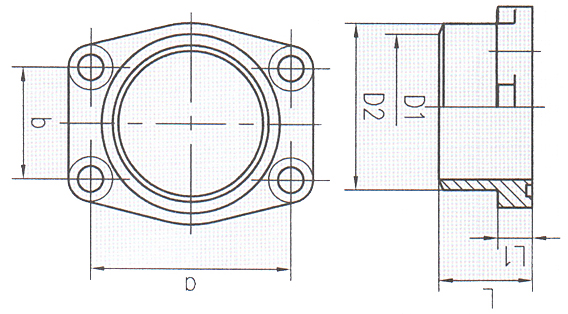

| 型號 | 尺寸 | |||||
| D1 | D2 | L1 | L | a | b | |
| TF-250×※F-□ | ø50 | ø59.5 | 15.5 | 40 | 70 | 40 |
| TF-400×※F-□ | ø65 | ø74.5 | 15.5 | 40 | 90 | 50 |
| TF-630×※F-□ | ø90 | ø102 | 18 | 40 | 120 | 70 |
| TF-800×※F-□ | ø90 | ø102 | 18 | 40 | 120 | 70 |
