插裝式先導式溢流閥
插裝式先導式溢流閥
插裝式先導式溢流閥
插裝式先導式溢流閥

插裝式先導式溢流閥

型號:DB6K

瀏覽次數:738次

產品簡介

1、用于油路塊中安裝 2、4種設定壓力。 3、4種調節型式:調節手柄、帶六角鎖定螺母和防護帽的螺釘、帶刻度可鎖旋鈕、帶刻度旋鈕 4、通徑6和10。 5、壓力至31.5MPa。 6、流量至100L/min。

產品詳情
產品特點:
1、用于油路塊中安裝
2、4種設定壓力。
3、4種調節型式:調節手柄、帶六角鎖定螺母和防護帽的螺釘、帶刻度可鎖旋鈕、帶刻度旋鈕
4、通徑6和10。
5、壓力至31.5MPa。
6、流量至100L/min。
型號說明:
DB 6 k 1 4X 5 Y V *
系列號碼 通徑 形式 調節形式 系列 設定壓力 控制油的供排方式 密封物 附加說明
先導溢流閥 6:6
10:10
K:插裝式 1:調節形式
2:調節手柄
3:帶六角鎖定螺母和防護帽的螺釘
7:帶刻度旋鈕
4X:40至49系列
(40-49系列 內部結構和連接尺寸相同)
5:5Mpa
10:10Mpa
20:20Mpa
31.5:31.5Mpa
Y:內供外排 無標記:丁腈橡膠密封使用于符合DIN51524的礦物油(HL,HLP)
V:氟橡膠密封適用于磷酸脂(HFD-R)
附加說明
注:H鑰匙在定貨型號008158中包括
技術參數:
通徑 6 10
油液 礦物油(HL,HLP)按DIN51524
磷酸脂(HFD-R)
油液溫度范圍 °C -20至+80(對氟橡膠密封件)
粘度 mm2/s 10至800
油液清潔度 油液最高污染度按NAS1638第9級。
推薦過濾器最小過濾精度為β10≥75
工作壓力 MPa 至3.15
設定壓力 Mpa 至5;至10;至20;至31.5
******流量 L/min 至60 至100
重量 kg 大約0.15 大約0.2

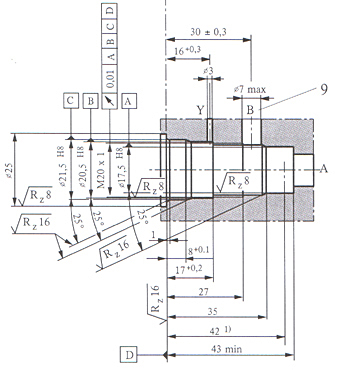

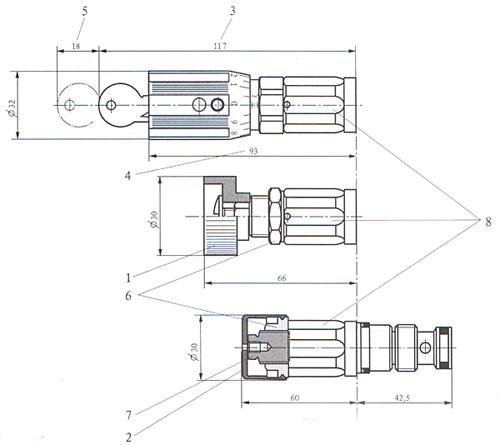

規格為6的外形尺寸:
DBK型4×系列插裝式先導溢流閥
1 調節型式“1”
2 調節型式“2”
3 調節型式“3”
4 調節型式“7”
5 拔出鑰匙的空間
6 鎖緊螺母S=24
7 六角S=10
8 六角S=24 擰緊扭矩50Nm
B口按要求沿園周布置
1)配合深度
DBK型4×系列插裝式先導溢流閥

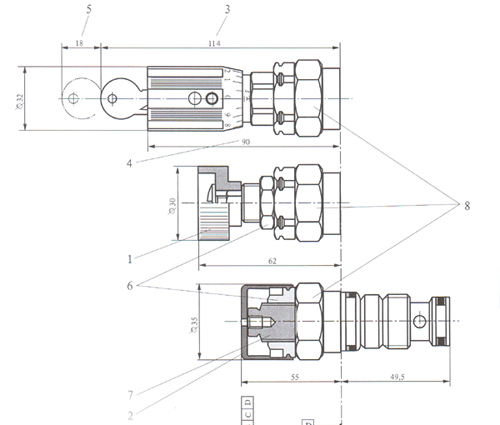

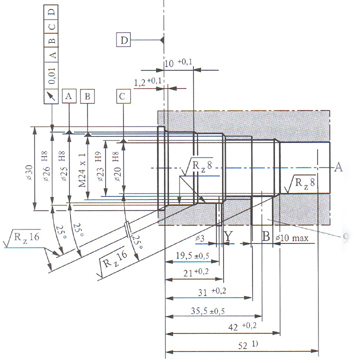

規格10的外形尺寸:
DBK型4×系列插裝式先導溢流閥
1 調節型式“1”
2 調節型式“2”
3 調節型式“3”
4 調節型式“7”
5 拔出鑰匙的空間
6 鎖緊螺母S=24
7 六角S=10
8 六角S=30 擰緊扭矩50Nm
B口按要求沿園周布置
1)配合深度
DBK型4×系列插裝式先導溢流閥

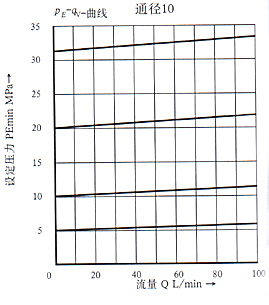

特性曲線:
該曲線在零壓下對外部控制油泄油測得。對于內部控制油回路,把B口壓力加到所示值上
DBK型4×系列插裝式先導溢流閥 DBK型4×系列插裝式先導溢流閥
DBK型4×系列插裝式先導溢流閥 DBK型4×系列插裝式先導溢流閥

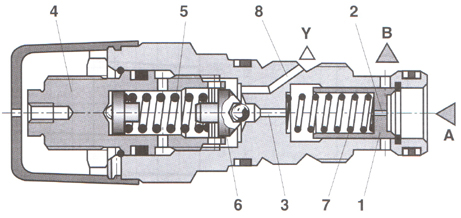

構圖:
DBK型4×系列插裝式先導溢流閥
功能說明:
DB...K...型先導式溢流閥,用于油路塊安裝。它們用于限制系統壓力。由于調節元件(4)設定系統壓力。
在靜態位置,閥關閉。A口壓力作用于閥芯(1)。此時,壓力經節流孔(2)作用在閥芯(1)彈簧加載側,經節流孔 (3)到達先導閥芯(6)。當A口壓力上升超過彈簧(5)設定壓力時,先導閥芯(6)開啟。油液從閥芯(1)的彈簧 加載側,節流孔(3)和通路(8)流入T(Y)口。進而產生壓降而推動閥芯(1),這就是導致油口A與連通,確保彈 簧(5)設定壓力保持不變。控制油經T(Y)口從兩側彈簧腔與外部回油。
