WEH10型電液動換向閥
型號：4WEH10Y瀏覽次數：829次
分享產品1.通徑10-32;2.壓力至28/35MPa;3.流量至1100L/min
|
產品特點：
1.通徑10-32 2.壓力至28/35MPa 3.流量至1100L/min |
| H- | 4WEH | H | * | 4x | O | 6A | W2020-50 | N | E | S | Z4 | / | B10 | Po.45 | D1 | V | * |
| 工作 壓力 |
系列 號碼 |
復位 形式 |
機能 符號 |
系列 | 復位 導閥 |
連接 形式 |
電壓 | 手動 按鈕 |
控制 油供 排型 式 |
換向 時間 調節 器 |
方型 插頭 |
附加 裝置 號（ 見附 加裝 置圖） |
陰尼 器尺 寸 |
帶預 壓閥 |
定比 減壓閥 |
礦物 油 |
附加 說明 |
| 無標 記: 28Mpa H-: 35Mpa |
WEH16型 電液動 換向 閥 |
無標 記： 彈簧 復位 或?qū)χ?BR>H： 液壓 復位 或?qū)χ?BR> |
見下 | 60： 系列 60-69 |
當先 導閥 是用 兩個 電磁 鐵的 二位 閥，主閥 是液 壓復 位， 這時 當導 閥 O:無 復位 導閥 OF： 無， 但帶 定位器 （O 和OF 不適 用于 Y） |
濕式 電磁 先導 閥 6A： 螺釘 連接 電磁 閥 6E: 螺紋 連接 電磁 閥 |
G24： 交流 電壓: 24V W220 -50： 交流 電壓 220V; 頻率 50Hz W220R： 用直 流電 磁鐵, 使用 與 頻率 無關 的交 流電 壓: 110V 其它 電壓 見電 氣部 分 |
N： 帶 無標 記： 不帶 |
無標 記: 外供 外排 E： 內供 外排 ET： 內供 內排 T外供 內排 (對 于 液壓 對中 的 三位 閥 不能 使用 T、 ET 形式) |
無標 記： 不帶 S： 帶， 進口 節流 S2:帶， 出口 節流 |
Z4: 方型 插頭 Z5L： 方型 插頭 帶燈 |
見下 | 無標 記： 不帶 插入 式阻 尼器 B08: 帶阻 尼器 0.8mm B10: 1.0mm B12: 1.2mm B15: 1.5mm |
無標 記： 不 P0.45 帶， 開啟 壓力 0.45Mpa |
無標 記： 不帶 D1 ：帶（ 減壓 比： 1：0.66 ） |
無標 記： 礦物 油 V： 磷酸 脂 |
其它 細節 用文 字說 明 |
| 三位閥型號 | 滑閥機能 | 機能符號 | 過渡機能符號 | ||
| 4WEH...E.../... | E |
|
| ||
| 4WEH...F.../... | F | ||||
| 4WEH...G/.../... | G | ||||
| 4WEH...J/.../... | J | ||||
| 4WEH...L/.../... | L | ||||
| 4WEH...M/.../... | M | ||||
| 4WEH...P/.../... | P | ||||
| 4WEH...Q/.../... | Q | ||||
| 4WEH...R/.../... | R | ||||
| 4WEH...S/.../... | S | ||||
| 4WEH...T/.../... | T | ||||
| 4WEH...U/.../... | U | ||||
| 4WEH...V/.../... | V | ||||
| 4WEH...W/.../... | W | ||||
| 三位閥簡化的機能符號 注：1、僅WEH16有S型機能 2、每種三位機能可派生出兩種二位機能（電磁鐵在A端的或在B端的）。 |
 |
 | |||
| 二位閥簡化的機能符號 | |||||||||||||||||||||
| |||||||||||||||||||||
| 二位閥詳細的機能符號 | 注：...H.../O和...H...OF不適用于Y | ||||||||||||||||||||
| 滑閥機能 | C | D | K | Z | Y | ||||||||||||||||
| 滑閥機能符號 |  |
 |
 |
 |
 | ||||||||||||||||
| 過渡狀態機能符號 |  |
 |
 |
|
 | ||||||||||||||||
| Y=外部X=內部 | 用彈簧對中位的閥 | 用液壓對中位的閥 |
 |
 | |
| X=內部Y=外部 |  |
 |
| X=內部Y=外部 |  |
|
| X=外部Y=內部 |  |
| A 4WEH...H .../(彈簧復位型簡化符號) (由三位閥派生的二位閥,電磁鐵在A端或B端) B | |||
 |
 |
 |
 |
 |
 |
 |
 |
| A 4WEH...H .../(液壓復位型簡化符號) (由三位閥派生的二位閥,電磁鐵在A端或B端) B | |||
 |
 |
 |
 |
| 液壓部分 | |||||||||
| 最高工作壓力：P.A.B至31.5Mpa | |||||||||
| T口 (Mpa) | 控制油外排 | 31.5 | |||||||
| T口 (Mpa) | 控制油內排 | 直流16 交流10 | |||||||
| Y口 (Mpa) | 控制油外排 | 直流16 交流10 | |||||||
| 最小控制壓力(Mpa) | 控制油內供 控制油內供 (不適于C.Z.F.G.H.P.T.V) |
三位閥 1 彈簧復位的二位閥1 液壓復位的二位閥0.7 | |||||||
| 最小控制壓力(Mpa) | 控制油內供(適于C.Z.F.G.H.P.T.V) | 0.45 | |||||||
| ******控制壓力(Mpa) | 25 | ||||||||
| 液體介質 | 礦物油,磷酸酯油 | ||||||||
| 溫度范圍(°C) | -30至+80 | ||||||||
| 粘度范圍 (mm2/s) | 2.8至500 | ||||||||
| 切換過中控制流量(cm3) | 三位閥2.04 二位閥4.08 | ||||||||
| 閥從零位到切換位置的總切換時間(交流和直流) | |||||||||
| 控制壓力(Mpa) | -7 | -14 | -21 | -25 | |||||
| 三位閥 | 30 | 65 | 25 | 60 | 20 | 55 | 15 | 50 | |
| 二位閥35 | 35 | 80 | 30 | 75 | 25 | 70 | 20 | 65 | |
| 閥從零位到切換位置的總切換時間 | |||||||||
| 三位閥 (ms) | 30 | ||||||||
| 二位閥 | 35 | 40 | 30 | 35 | 25 | 30 | 20 | 25 | |
| 最短切換時間的流量 | 約35(L/min) | ||||||||
| 安裝位置 | 液壓復位的HC.HD.HK.HZ.HY應水平安裝 其余任意 | ||||||||
| 重量 (kg) |
單電磁鐵閥 | 6.4 | |||||||
| 重量 (kg) |
雙電磁鐵閥 | 6.8 | |||||||
| 重量 (kg) |
鐵向時間調節器 | 0.8 | |||||||
| 重量 (kg) |
定比減壓閥 | 0.5 | |||||||
| 電氣部分 | |||||||||
| 電壓類別 | 直流電壓 | 交流電壓 | |||||||
| 電壓 | 12.24.42.60.96.110 180.195.220 |
42.110.127.220用50Hz 120.220用60Hz | |||||||
| 功率(W) | 26 | ||||||||
| 吸持功率(VA) | 46 | ||||||||
| 超動功率(VA) | 130 | ||||||||
| 運行狀態 | 連續 | ||||||||
| 環境溫度范圍（°C） | 至+50 | ||||||||
| 線圈溫度范圍（°C） | 至+150 | ||||||||
| 保護型式符合DIN40050 | IP65 | ||||||||
 |
 | |
 | ||

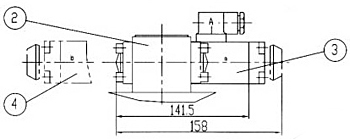

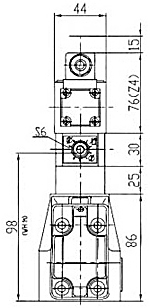

| 1 主閥 2 二位閥,一個電磁鐵和插頭Z4 3.電磁鐵a 4 電磁鐵b 5.插頭顏色：灰色 5.插頭顏色：黑色 6.取下電磁鐵所需空間 7.先導閥標牌 8.手動按鈕 |
9.雙電磁鐵二位閥、雙電磁鐵三位閥 10.換向時間調節器 11. 換向時間調節器的節流口“全開” 12.減壓閥 13.主閥油口布置（閥安裝面） 14.先導油口布置 15.A，B，P和T口的O形圈， 12×2;X和Y的O形圈子0.82×1.78 16.整閥標牌 | |
| 安裝連接尺寸連接底板：G534/02;G535/01；G536/01;G536/02 | ||
 |
 | |
 | ||
| ||||||||||

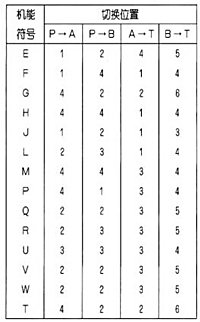

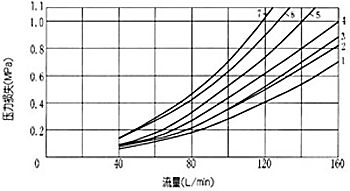

| 當閥在中間位置時 各流方向的過流面積 | ||||||||||
| 通徑 | 機能 | 過渡面積(mm2) | ||||||||
| P→A | P→B | A→T | B→T | |||||||
| WEH10 | Q | -- | -- | 13 | 13 | |||||
| WEH10 | V | 13 | 13 | 13 | 13 | |||||
| WEH10 | W | -- | -- | 2.4> | 2.4 | |||||
| 三位閥 彈簧對中 | ||||
| 流量(L/min) | Mpa | |||
| 流量(L/min) | 20 | 25 | 31.5 | |
| E,J,L,M,Q,U; W,R,V |
160 | |||
| H | 160 | 150 | 120 | |
| G,T | 160 | 140 | ||
| F,P | 160 | 140 | 120 | |
| 主閥有復位彈簧的二位閥 | ||||
| C,D,K,Z,Y | 160 | |||
| 二位閥 主閥無彈簧 | |||
| 流量(L/min) | Mpa | ||
| 流量(L/min) | 20 | 25 | 31.5 |
| HC HD HK HZ HY |
160 | ||
| HC.../O HD.../O HK.../O HZ.../O |
160 | ||
| HC.../OF... HD.../OF... HK.../OF... HZ.../OF... |
160 | ||
| 彈簧對中的電液換向閥結構圖 | |
 | |
| 1-主閥體 2-主閥芯 3-復位彈簧 4-先導電磁閥 5-電磁鐵 6-彈簧腔 7-控制油進油道 8-手動按鈕 | |
| 液壓對中的電液換向閥結構圖 | |
 | |
| 1-主閥體 2-主閥芯 4-先導電磁閥 5-電磁鐵 7-控制油進油道 8-手動按鈕 9-定位套 | |
| 供排結構圖 | |
 |
 |
| 換向時間調節器 | |
 | |
| 1-主閥 4-導閥 11換向時間調節器（Z2FS6） 12-出口節流 13-進口節流 14-調節螺栓SW6 15-密封圈擋板 16-固定螺栓GB70-85-10。9，帶換向時間調節器的M5×80;帶定比減壓閥的M5×75； 不帶換向時間調節器和定比減壓閥的M×50扭矩8.3Nm | |
| 定比減壓閥 | |
 | |
| 1-主閥 4-導閥 11換向時間調節器（Z2FS6） 17-定比減壓閥結構圖 18-螺釘M5×105GB70-85-10.9 | |
