重型液壓缸
型號：HOD瀏覽次數：657次
分享產品工作媒介:以濾清之標準液壓油; 缸管材質:炭鋼/白鐵/AL Tubre A6063 TDS-T5; 使用壓力范圍（MPa）:0.3-7()3-70kg/cm平方; 使用溫度范圍（度）:-10~+60
| HOB | R | D | 63 | 100 | 25 | LB | +Y | ||
| 系列號碼 | 控制型式 | 緩沖型式 | 缸內徑 | 行程 | 軸心 | 缸體固定型式 | 軸心固定型式 | ||

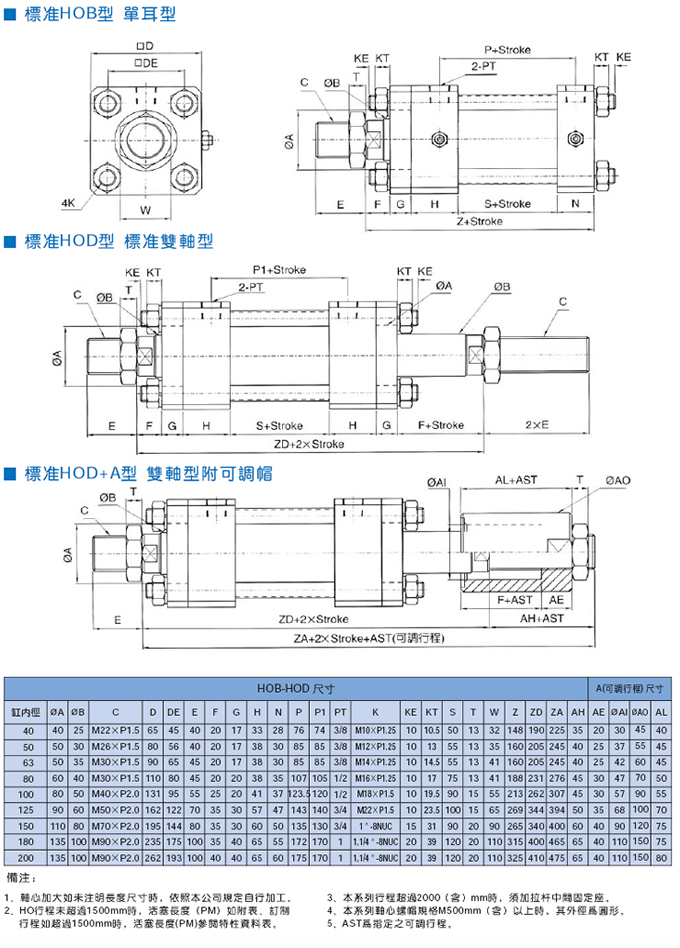

| HOB： 標準型 HOD： 雙軸型 |
無標記： 不附磁石 R： 內附磁石 |
無記號： 無 D： 雙側 F： 前蓋側 B： 后蓋側 |
30 40 50 63 80 100 125 150 180 200 |
50、100、 150、200、 250、300、 350、400、 450、500、 600、700、 800、900、 1000 |
標準 25 30 35 40 50 60 80 100 100 |
****** - 35 40 50 60 80 100 120 120 |
標準 18 25 35 40 50 60 80 100 100 |

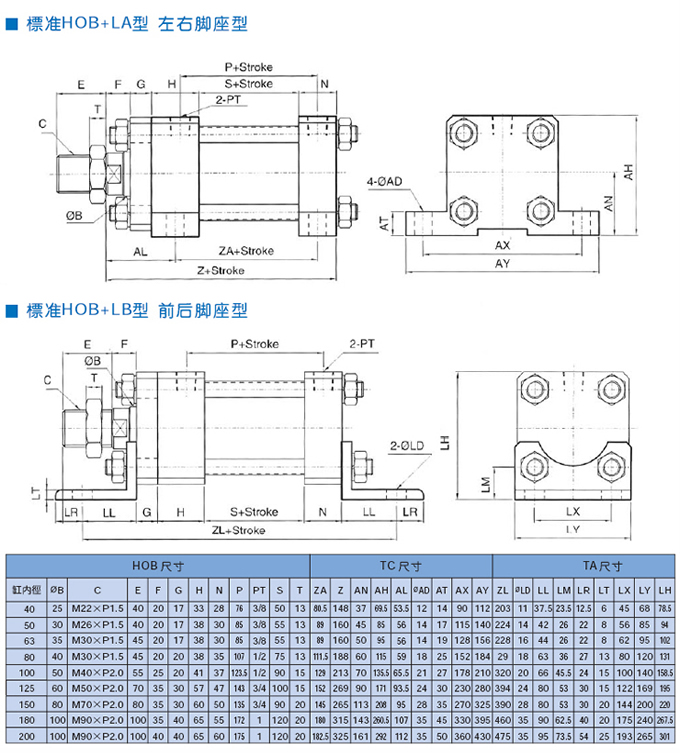

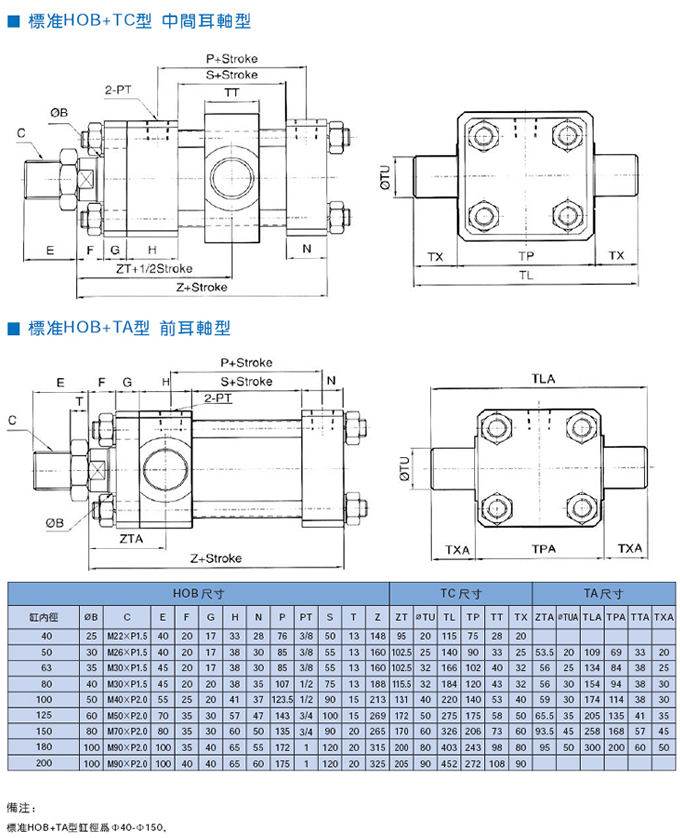

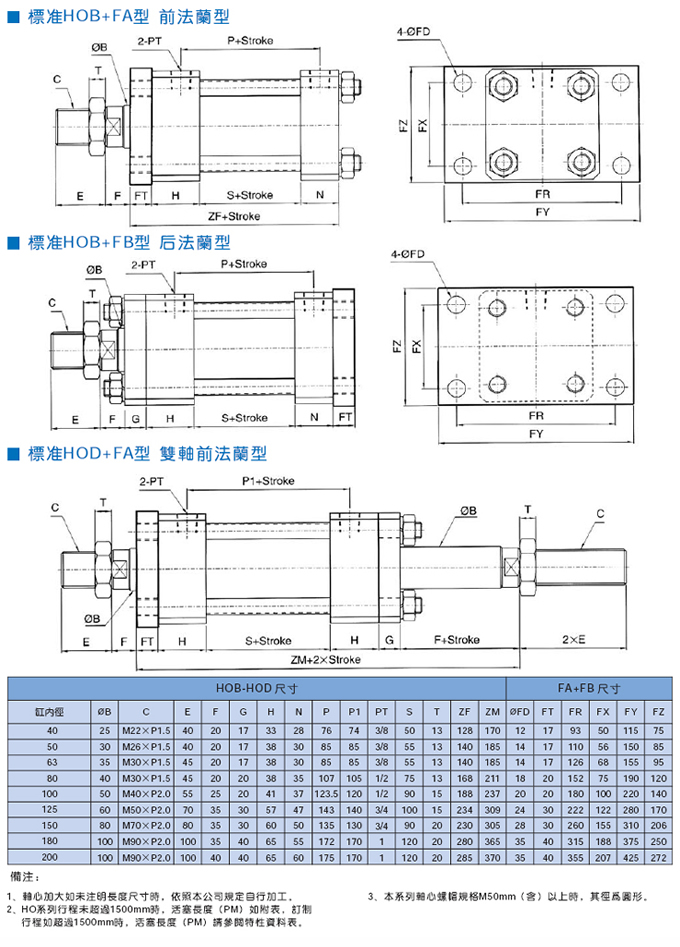

FA：前法蘭型 FB：后法蘭型 LB：腳座型 TC：耳軸型 CA：單耳型 CB：雙耳型 CBP：CB附PIN CAB：CA+P+CB |
Y：Y型接頭 YP：Y附PIN I：I型接頭 KG：浮動接頭 PHS：魚眼接頭 T：T型接頭 H：焊套接頭 A：可調螺帽 |
| 無記號：標準軸心 | |||||||||
| 油壓缸內徑(mm) | 40 | 50 | 63 | 80 | 100 | 125 | 150 | 180 | 200 |
| 工作媒介 | 以濾清之標準液壓油 | ||||||||
| 缸管材質 | 炭鋼/白鐵/AL Tubre A6063 TDS-T5 | ||||||||
| 使用壓力范圍（MPa） | 0.3-7()3-70kg/cm平方 | ||||||||
| 使用溫度范圍（度） | -10~+60 | ||||||||
| 使用速度范圍（mm/sec） | 8~300 | ||||||||
| 標準活塞長度（PM） | 25 | 25 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| 行程于1501~2500mm間活塞長度（PM） | 30 | 35 | 35 | 50 | 60 | 70 | 60 | 70 | 70 |
| 行程于2501~4000mm間活塞長度（PM） | 120 | 140 | 140 | 150 | 180 | 180 | 180 | 200 | 200 |
