超高響應比例壓力閥
型號：DPG-03瀏覽次數：735次
分享產品位置感應器連接方式:專用連接器;線圈電阻R20:2.5Ω;線圈電流:3.72A max.
| 結構 | 滑油式 |
| 作動方式 | 比例電磁鐵，帶位置控制 |
| 安裝方式 | 板式，規格ISO03(ISO 4401-03) |
| 安裝位置 | 水平裝置較佳 |
| 環境溫度 | -20~+50℃ |
| 工作介質 | 液壓油需符合DIN51 524...535 | |||||
| 粘度推薦值 | 20~100mm /S | 20~100mm /S | 20~100mm /S | 20~100mm /S | 20~100mm /S | |
| 粘度******允許值 | 10~800mm /S | 10~800mm /S | 10~800mm /S | 10~800mm /S | 10~800mm /S | |
| 工作介質溫度 | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | |
| 過濾精度 與工作可靠性及使用壽命相一致 |
允許污染等級按NAS 1638 | 采用過濾器βx=75 | ||||
| 8 | 8 | 8 | X=10 | X=10 | ||
| 9 | 9 | 9 | 20 | 20 | ||
| 10 | 10 | 10 | 25 | 25 | ||

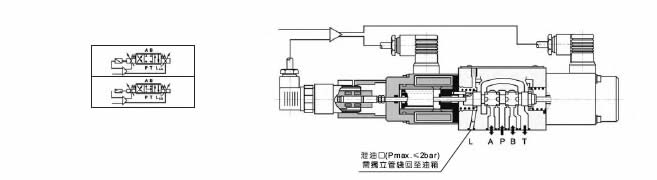

| 流量方向 | 見液壓符號 | |||||
| 正常流量 | 36ℓ/min) | 63ℓ/min) | ||||
| 泄漏量 |
|
A→T=80cm3/min | ||||
| B→T=80cm3/min | ||||||
| 泄漏量 |
|
A→T=0.4~0.8ℓ/min | ||||
| B→T=0.4~0.8ℓ/min | ||||||
| 最高工作壓力 |
油口P.A.B.：31.5Mpa 油口T：25.0Mpa | |||||
| 承載率 | 100% |
| 防護等級 | 符合IP 65 DIN 40 050和IEC 14 434/5 |
| 線圈接線方式 | DIN 43 650/ISO 4400 |
| 位置感應器連接方式 | 專用連接器 |
| 線圈電流 | 3.72A max. |
| 線圈電阻R20 | 2.5Ω |
| ******功率消耗/100%操作時 | 62VA max |
| 遲滯 | ≤0.3% |
| 重復精度 | ≤0.2% |
| 100%指令訊器響應時間 | ≈23ms |
| 10%指令訊器響應時間 | ≈13ms |
| 液壓符號 | 線圈耗電功率 | 差壓PMpa | 流量Qnomℓ/min | 最高工作壓力Pmax.Mpa | 凈重KG | 系列型號 | |
| 01 | 3.72/62 | 0.5 | QA | QB | P，A，B：31.5 T:25 |
8 | DPG-03-3C2-32 |
| 01+L | 3.72/62 | 0.5 | 32 | 32 | DPG-03-3C2-63 | ||
 |
3.72/62 | 0.5 | 63 | 63 | P，A，B：31.5 T:25 |
8 | DPG-03-3C40-32 |
 |
3.72/62 | 0.5 | 32 | 32 | DPG-03-3C40-32 | ||
| 63 | 63 | ||||||
 |
DPG－03 | 0.3 | DPE-120 | ||||
