定量齒輪泵P1
型號：P109瀏覽次數：842次
分享產品高效率液壓泵專為超高壓液壓系統而設計，前、后蓋、主體皆采用高級鋁合金壓鑄而成，密度高，外型堅固。經濟型6061T6的主體硬度高、耐磨耗，8字型軸承套更采用A356T6重力鑄造，內裝耐高溫耐磨耗之自潤軸承，更能有效承受瞬間達25MPa之高壓，Viton材質密封及整體精研而成成的合金銅齒輪組能適應高溫，并有效延長使用壽命，適用于高扭力之使用條件。
|
產品特點：
高效率液壓泵專為超高壓液壓系統而設計，前、后蓋、主體皆采用高級鋁合金壓鑄而成，密度高，外型堅固。經濟型6061T6的主體硬度高、耐磨耗，8字型軸承套更采用A356T6重力鑄造，內裝耐高溫耐磨耗之自潤軸承，更能有效承受瞬間達25MPa之高壓，Viton材質密封及整體精研而成成的合金銅齒輪組能適應高溫，并有效延長使用壽命，適用于高扭力之使用條件。 1、效率高，P1系列可高達97%以上。 2、適用于車輛、升降系統、農業機械、產業機械多種液壓機械設備等。 3、零件單純，易于保養及維護。 4、可于油泵專用電機組成泵電機組合。 5、可于低壓大流量葉片泵組成高低壓泵組合，合理利用能源，節約成本。 |
| P1 | 05 | R | P | 01 | G | T |
| 型號說明 | 排量 mℓ/rev |
旋轉方向（從軸端看） | 出入油口尺寸 | 轉動軸代號 | 安裝法蘭代號 | 后蓋代號 |
| P1 | P1 | |||||
| 定量齒輪泵 |
參照規格表 |
R:順時針方向 L:逆時針方向 |
N：NPT U：UNF P：PT F：法蘭型 參照規格表 |
參照轉動軸表 01標準型 10 12 |
參照安裝法蘭表 G標準型 SAE“AA” |
KOMPASS 標準型 |
| 型號 | 使用壓力MPa | 排量 mℓ/rev |

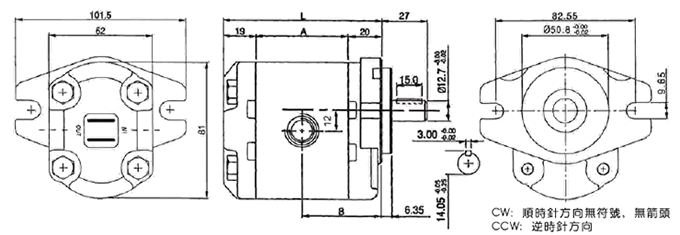

外形尺寸（PT） | 出入油口 | 重量（kg） | ||||
| 額定 | 最高 | A | B | L | 入口 | 出口 | |||
| P101 | 21 | 25 | 1.30 | 44.08 | 42.04 | 83.08 | 1"/2 | 3"/8 | 0.82 |
| P102 | 21 | 25 | 2.00 | 46.08 | 43.04 | 85.08 | 1"/2 | 3"/8 | 0.91 |
| P127 | 21 | 25 | 2.70 | 48.08 | 44.04 | 87.08 | 1"/2 | 3"/8 | 1.00 |
| P135 | 21 | 25 | 3.40 | 50.08 | 45.04 | 89.08 | 1"/2 | 3"/8 | 1.05 |
| P104 | 21 | 25 | 4.10 | 52.08 | 46.04 | 91.08 | 1"/2 | 3"/8 | 1.10 |
| P105 | 21 | 25 | 5.10 | 55.08 | 47.04 | 94.08 | 1"/2 | 3"/8 | 1.14 |
| P106 | 21 | 25 | 6.10 | 58.08 | 49.04 | 97.08 | 1"/2 | 3"/8 | 1.18 |
| P107 | 20 | 23 | 7.40 | 62.08 | 51.04 | 101.08 | 3"/4 | 1"/2 | 1.27 |
| P109 | 18 | 21 | 9.10 | 67.08 | 53.54 | 106.08 | 3"/4 | 1"/2 | 1.32 |
